在多樣化電子、電路的使用過程中，往往離不開貼片電阻的使用。貼片電阻的使用，可以在電路中起到緩沖、負載、分壓分流、保護等作用。但是，由于貼片電阻封裝規格有多種，因此，也給選購帶了一定困難。那么貼片電阻怎么選購呢?

貼片電阻的選購方法：

1、尺寸

貼片電阻系列一般有7種尺寸，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。另一種是米制代碼，也由4位數字表示，其單位為毫米。不同尺寸的電阻，其功率額定值也不同。

2、阻值

標稱阻值是按系列來確定的。各系列是由電阻的允差來劃分的(允差越小則阻值劃分得越多)，其中最常用的是E-24(電阻值的允差為±5%)。貼片電阻表面上用三位數字來表示阻值，其中第一位、第二位為有效數，第三位數字表示后接零的數目。有小數點時用“R”來表示，并占一位有效位數。標稱阻值代號表示方法。

3、允差

允許誤差是指電阻最大允許誤差值與電阻標稱值的百分比。貼片電阻(碳膜電阻)的允差有4級，即F級，±l%;G級，±2%;J級，±5%;K級，±10%，常規用的最多的是±1%和±5%。

4、溫度系數

貼片電阻的溫度系數有2級，即w級，±200ppm/℃;X級，±lOOppm/℃。只有允差為F級的電阻才采用x級，其它級允差的電阻一般為w級。

5、包裝

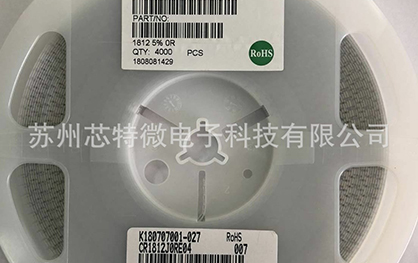

貼片電阻的主要有散裝及帶狀卷裝兩種。
